Réalisation d'une télécommande multi-canaux
vincedu01
Membre
Membre
Messages : 8
Enregistré en : octobre 2015

#1 Message par vincedu01 » mer. 21 oct. 2015 23:25

Bonjour,
Je m'appelle Vincent et je suis passionné de bricolage dans beaucoup de domaine. (Mécanique, électrique, électronique, informatique, etc)
J'aimerai réaliser le projet suivant qui colle parfaitement a mon besoin mais qui est donné sans programme :

http://www.schema-electronique.net/2011/10/une-liaison-radio-8-canaux-sur-433-mhz.html?m=1

Malheureusement les autres sites d'électronique se contente de commenter mon choix de projet, plutôt que de m'aider a le réaliser. J'ai choisi ce projet car en jouant avec les microswitchs d'adressage on pourrait utiliser une télécommande pour piloter plusieurs récepteurs.
Je ne sais pas par ou commencer car je débute en programmation j'ai des notions de vocabulaire grace a bigonoff mais je me suis perdu dans ses cours...

Je pense que le projet colle bien à la philosophie du site car la partie hardware est déjà faite, il reste la partie prog.

Merci a vous en espérant pouvoir avancer avec vous.

Vincent

Réalisation d'une télécommande multi-canaux
Jérémy
Administrateur du site
Administrateur du site
Messages : 2124
Âge : 39
Enregistré en : juillet 2015
Localisation : Dans le sud
Contact :

#2 Message par Jérémy » mer. 21 oct. 2015 23:58

Bonsoir vincedu01 et bienvenue à toi sur FantasPic,

J'ai déplacé ton message, pour le mettre dans la partie adéquat. La section projet est réservé pour présenter nos réalisations finies ( peut -être la tienne bientôt), pas pour aider à les faire. Pour aider ça ce passe ici.

L'idée de fabriquer une télécommande est sympa et plutôt riche d'enseignements . Mais pour débuter ce n'est vraiment pas l'idéal, car assez complexe.

Quand on débute en programmation , il faut y aller progressivement et rajouter de la complexité au fur et à mesure.
Tu ne nous dis pas tout, pour que l'on puisse t'aider convenablement.

Ton langage de programmation ?
Ton environnement de développement ?
as tu lis et compris les tutoriel du forum : [ur=http://www.fantaspic.fr/viewforum.php?f=15l]Tutoriel pour PIC avec mikroC [/url]?
As tu essayé d'allumer une led ?

On va pouvoir t'aider mais il nous faut tout les éléments !

Bonne soirée , au plaisir de te lire
C'est en faisant des erreurs, que l'on apprend le mieux !!!

Réalisation d'une télécommande multi-canaux
vincedu01
Membre
Membre
Messages : 8
Enregistré en : octobre 2015

#3 Message par vincedu01 » jeu. 22 oct. 2015 06:45

salut Jérémy,

J'aimerai bien programmer en assembleur car j'ai peur qu'un jour en langage C je sois limité et devoir reprendre les cours assembleur...

Je vais tout reprendre des le début..

Je voudrai tester en réelle tous les tutos, j'aimerai me trouver un kit avec une platine d'essais, une de programmation du pic, etc pour bien saisir le fonctionnement.
Connaissez vous des packs dans ce style qui puisse répondre a mes attentes??

Avec quel logiciel de prog devrai-je travailler pour être en harmonie avec vous? Plus pratique pour travailler..

Merci

Réalisation d'une télécommande multi-canaux
Jérémy
Administrateur du site
Administrateur du site
Messages : 2124
Âge : 39
Enregistré en : juillet 2015
Localisation : Dans le sud
Contact :

#4 Message par Jérémy » jeu. 22 oct. 2015 09:21

Salut,

Ok , en assembleur ! déjà ça change tout , car tu n'es pas dans le bon forum (je déplace ton message).
J'aimerai bien programmer en assembleur car j'ai peur qu'un jour en langage C je sois limité et devoir reprendre les cours assembleur...

Je tiens tout de même à te prévenir, que l'ASM c'est du haut niveau ! , pas facile à maitriser et surtout très long à comprendre.
Tu veux faire ça pour le boulot ou par passion ?

Je vais tout reprendre des le début..
Je voudrai tester en réelle tous les tutos, j'aimerai me trouver un kit avec une platine d'essais, une de programmation du pic, etc pour bien saisir le fonctionnement.

Voila deux excellentes idées !. c'est super d'apprendre, mais mettre en pratique ce que l'on vient d'apprendre ou de comprendre et beaucoup plus formateur ! enfin pour moi .

Je te laisse dans les mains d'experts dans la partie ASSEMBLEUR .

PS : pour le matos il faut préciser ton budget !
C'est en faisant des erreurs, que l'on apprend le mieux !!!

Réalisation d'une télécommande multi-canaux
mazertoc
Passioné
Passioné
Messages : 201
Enregistré en : juillet 2015
Localisation : Auvernha

#5 Message par mazertoc » jeu. 22 oct. 2015 09:56

Jérémy a écrit :J'aimerai bien programmer en assembleur car j'ai peur qu'un jour en langage C je sois limité et devoir reprendre les cours assembleur...

Je tiens tout de même à te prévenir, que l'ASM c'est du haut niveau ! , pas facile à maitriser et surtout très long à comprendre.
Je vais tout reprendre des le début..
Je voudrai tester en réelle tous les tutos, j'aimerai me trouver un kit avec une platine d'essais, une de programmation du pic, etc pour bien saisir le fonctionnement.

L'assembleur c'est du bas niveau, pas difficile à comprendre.
La preuve, j'y suis arrivé !
Pour le matériel il y a ça qui peut te faciliter la vie
https://www.olimex.com/Products/PIC/Proto/
on peut y connecter à peu près tous les PIC.
Au minimum il te faudra une alimentation, un multimètre et de l'outillage pour souder.
Et aussi un programmeur et un IDE. J'utilise un Pickit3 et MPLAB, je n'ai pas de soucis avec.
Quand tu dis que la partie hard est déja faite, ça veut dire que tout est près, les émetteurs/récepteurs choisis et y'a plus qu'à programmer ?
Dans ce cas donne un schéma complet de ton projet.

Réalisation d'une télécommande multi-canaux
Jérémy
Administrateur du site
Administrateur du site
Messages : 2124
Âge : 39
Enregistré en : juillet 2015
Localisation : Dans le sud
Contact :

#6 Message par Jérémy » jeu. 22 oct. 2015 10:03

Hello Mazertoc,

J'ai fais l’amalgame, en disant c'est "du haut niveau" , je voulais dire par la , que c’est pêchu , le top , la crème . Et effectivement en langage machine c'est du bas niveau Méa culpa ! :oops:
C'est en faisant des erreurs, que l'on apprend le mieux !!!

Réalisation d'une télécommande multi-canaux
vincedu01
Membre
Membre
Messages : 8
Enregistré en : octobre 2015

#7 Message par vincedu01 » jeu. 22 oct. 2015 18:44

Merci pour ces renseignements !!

Quand je dis le partie hard est déjà faite, c'est parce que sur le lien de la réalisation que je veux faire tout y est : du schéma au typon.

Télécommande :

Liste des composants
R1 à R8 = 4,7 kΩ
R9 à R16 = 47 kΩ
R17 = 100 Ω 1/2W
R18 = 4,7 kΩ
R19 = 470 Ω
R20 = 10 kΩ réseau rés.
R21 = 10 kΩ
C1 = 470 μF 25 V électrolytique
C2 = 220 μF 25 V électrolytique
C3 = 220 μF 25 V électrolytique
C4 = 100 nF multicouche
C5 = 100 nF multicouche
C6 = 100 nF multicouche
D1 = 1N4007
DZ1à DZ8 = Zener 5,1 V
U1 = PIC16F876-MF0442TX déjà programmé en usine
U2 = Module AURElTX4M50PL06
U3 = Régulateur 7805
Q1 = Quartz 8 MHz
T1 = PNP BC557
LD1 = LED rouge 5 mm
DS1 = Dip-switch 8 micro-inter.

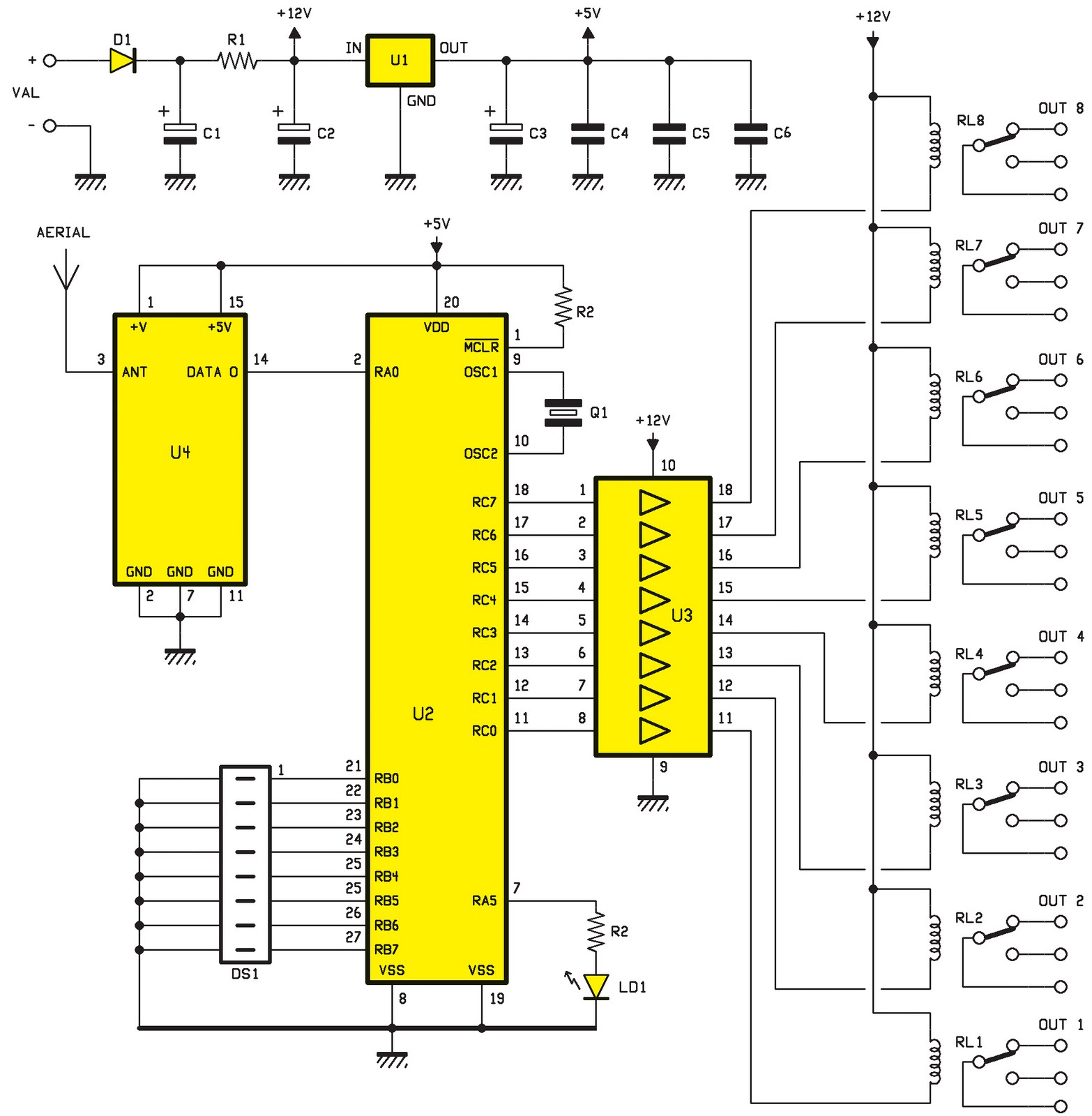

Récepteur :
Liste des composants
R1 = 100 ohms 1/2W
R2 = 4,7 kilohms
R3 = 470 ohms
C1 = 470 μF 25 V électrolytique
C2 = 220 μF 25 V électrolytique
C3 = 220 μF 25 V électrolytique
C4 = 100 nF multicouche
C5 = 100 nF multicouche
D1 = 1N4007
U1 = 7805 régulateur 5 V
U2 = PIC16F876 déjà programmé en usine MF0442RX
U3 = ULN2803
U4 = module RX RX4M50FM60
Q1 = quartz 8 MHz
LD1 = LED rouge 5 mm
DS1 = micro-interrupteur 8 sections
RL1 à RL8 = relais 12 V 1 contact miniature pour circuit imprimé


Je laisserai donc ce sujet en standbye pour le moment. Vous me retrouverez sûrement dans la partie tutos cours etc...

Merci
Je reprendrai la discution des que j'aurai avancé un peu.
Modifié en dernier par vincedu01 le jeu. 22 oct. 2015 20:45, modifié 1 fois.

Réalisation d'une télécommande multi-canaux
mazertoc
Passioné
Passioné
Messages : 201
Enregistré en : juillet 2015
Localisation : Auvernha

#8 Message par mazertoc » jeu. 22 oct. 2015 19:19

vincedu01 a écrit :Je laisserai donc ce sujet en standbye pour le moment. Vous me retrouverez sûrement dans la partie tutos cours etc...
Je reprendrai la discution des que j'aurai avancé un peu.

Si c'est en assembleur c'est ici !
Donne les références des circuits U1, U2, etc . . .
Je trouve qulques bizarreries sur le schéma mais c'est à voir plus tard.

Réalisation d'une télécommande multi-canaux
vincedu01
Membre
Membre
Messages : 8
Enregistré en : octobre 2015

#9 Message par vincedu01 » jeu. 22 oct. 2015 19:26

Si tu veux il y a le lien dans le premier message ou tout est détaillé !
Merci pour ton implication!

Réalisation d'une télécommande multi-canaux
mazertoc
Passioné
Passioné
Messages : 201
Enregistré en : juillet 2015
Localisation : Auvernha

#10 Message par mazertoc » jeu. 22 oct. 2015 20:43

vincedu01 a écrit :Si tu veux il y a le lien dans le premier message ou tout est détaillé !
Merci pour ton implication!

Ce que je voulais dire, c'est que lorsqu'on donne un schéma il est recommendé de fournir avec la nomenclature des composants.
Pour éviter d'avoir à chercher ailleurs !
